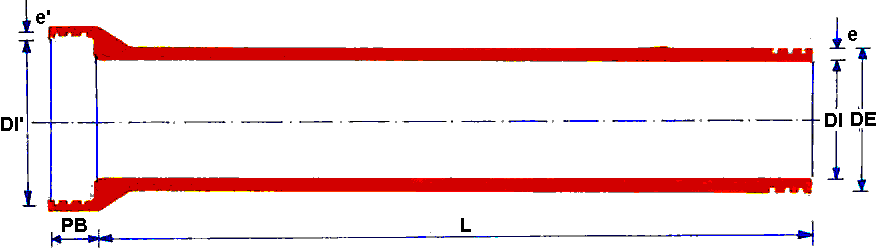

TUBOS E DRENOS


DN DI DE e L DI' e' PB Peso(kg)
100 94 132 12 1000 150 9 58 13,00
150 140 190 15
1000
1500
210 11 58
23,00
34,00
200 188 246 17
1000
1500
268 12 68
34,00
51,00
250 286 306 21
1000
1500
328 16 68
50,00
75,00
300 282 360 22
1000
1500
384 16 68
64,00
95,00
350 342 428 23
1000
1250
1500
452 17 69
  87,50
109,00
124,00
375 354 444 25
1000
1250
1500
488 19 70
  93,30
116,62
151,60
400 378 474 27
1000
1250
1500
500 20 70
108,50
136,00
161,60
450 414 528 28
1000
1250
554 21 70
143,50
171,75
Obs.: Dimensões em mm.

TUBOS COM JUNTA ELÁSTICA
ANEL O'RING
DN
Ponta
DI DE OV e
Min. Min. Máx. Máx. Min.
Bolsa
DI' OV e' PB
Min. Máx. Máx. Min. Min.
100 94 127 130 3 12 135 139 4 12 50
150 140 179 183 4 15 190 194 4 15 58
200 180 230 234 4 17 242 247 6 17 68
250 236 292 299 5 21 312 318 6 21 68
300 282 342 348 5 22 363 369 6 22 68
Obs.: Dimensões em mm.
         Medir os diâmetros a 2 cm. da extremidade da bolsa.
         OV = Valores máximo de ovalização.
